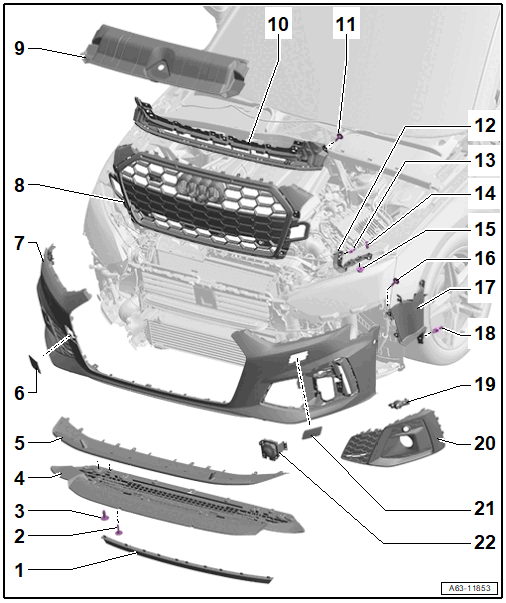

Overview - Bumper Cover, RS4 S Line, S5 From Product Improvement
Courtesy of AUDI OF AMERICA, LLC- Front Spoiler
- Removing and Installing. Refer to FRONT SPOILER, REMOVING AND INSTALLING, RS 4 AND A5 .
- Bolt
- Tightening specification. Refer to OVERVIEW - COVERS AND AIR GUIDES
- Bolt
- Tightening specification. Refer to OVERVIEW - COVERS AND AIR GUIDES
- End Panel
- The bumper cover
- Overview. Refer to OVERVIEW - COVERS AND AIR GUIDES .
- Spoiler Lower Section
- Removing and Installing. Refer to SPOILER LOWER SECTION, REMOVING AND INSTALLING, A4 S LINE/A5 S LINE FROM PRODUCT IMPROVEMENT .
- Towing Eye Cover
- Bumper Cover
- Removing and Installing. Refer to BUMPER COVER, REMOVING AND INSTALLING .
- Adjusting. Refer to BUMPER COVER, ADJUSTING .
- Radiator Grille
- Overview. Refer to OVERVIEW - RADIATOR GRILLE .
- Lock Carrier Cover
- Overview. Refer to OVERVIEW - COVERS AND AIR GUIDES .
- Air Intake Grille
- Center
- Removing and Installing. Refer to CENTER AIR INTAKE GRILLE, REMOVING AND INSTALLING, A5 S LINE AND S5 FROM PRODUCT IMPROVEMENT .
- Bolt
- 2 Nm
- Quantity: 8
- Mount
- For the bumper cover
- Removing and Installing. Refer to BUMPER COVER MOUNT, REMOVING AND INSTALLING .
- Bolt
- 4 Nm
- Expanding Rivet
- Nut
- 4 Nm
- Quantity: 2
- Bolt
- 2 Nm
- Quantity: 3
- Air Duct
- Side
- Removing and Installing. Refer to AIR GUIDE, REMOVING AND INSTALLING, A5, RS 4 AND RS 5 .
- Expanding Rivet
- Mount
- For the parking aid sensor
- Removing and Installing. Refer to FRONT PARKING AID SENSOR, REMOVING AND INSTALLING .
- Air Intake Grille
- Side
- Overview. Refer to OVERVIEW - COVERS AND AIR GUIDES .
- Washer Nozzle Cover
- For the headlamp washer system
- Removing and Installing. Refer to HEADLAMP WASHER SYSTEM WASHER NOZZLE COVER, REMOVING AND INSTALLING .
- Trim
- Only for equipment versions without Control Module for Adaptive Cruise Control -J428-
- Clipped in the bumper cover.
