Install transmission oil cooler

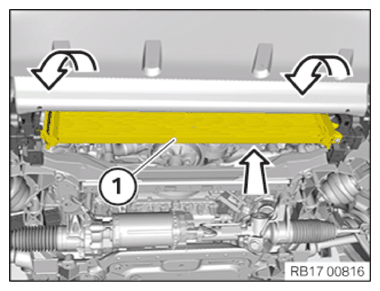

- Hook the transmission oil cooler (1) to the side member together with the cooler module mounts.

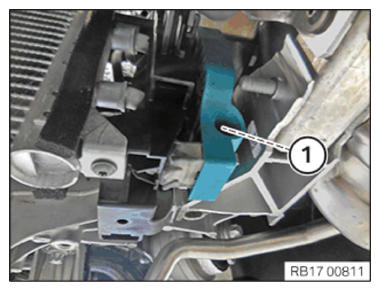

- Tighten the screw (1) on the right of the cooler module mount.
TIGHTENING TORQUES SPECIFICATION
| Cooler module mount on side member | ||
| M6x30 | Tightening torque | 10 Nm |

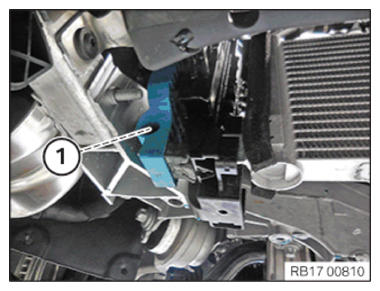

- Tighten the screw (1) on the left of the cooler module mount.
TIGHTENING TORQUES SPECIFICATION
| Cooler module mount on side member | ||
| M6x30 | Tightening torque | 10 Nm |

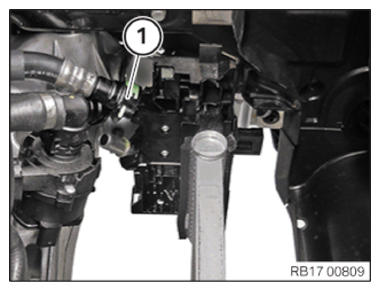

- Connect the transmission oil return line (1) and lock audibly.
Follow-up work
- Refer to INSTALL RADIATOR .
- Refer to INSTALLING LOW-TEMPERATURE COOLANT RADIATOR .
- Refer to INSTALL THE COVER ON THE COOLING MODULE ON TOP .
- Refer to INSTALLING THE COVER ON THE BOTTOM COOLING MODULE .
- Refer to CONNECTING THE COOLANT HOSE TO THE AUXILIARY COOLANT PUMP .
- Refer to INSTALLING FAN COWL .
- Refer to INSTALL THE REAR TOP CROSS CONNECTION .
- Refer to INSTALL FRONT CROSS CONNECTION .
- Refer to INSTALLING FRONT-END STRUT ON LEFT AND RIGHT .
- Refer to INSTALLING THE COVER ON THE LEFT AND RIGHT IN THE ENGINE COMPARTMENT AT THE TOP
- Refer to INSTALL THE FRONT UNDERBODY PROTECTION OR FRONT THRUST FIELD .
- Refer to INSTALLING THE UNDERBODY PROTECTION OF THE STEERING GEAR OR THE FRONT THRUST FIELD .
- Refer to FILL THE LOW-TEMPERATURE COOLING SYSTEM WITH THE VACUUM FILLING EQUIPMENT .
- Refer to FILL THE COOLING SYSTEM WITH THE VACUUM FILLING UNIT .
- Refer to VENTING THE LOW-TEMPERATURE COOLING SYSTEM .
- Refer to VENT THE HIGH-TEMPERATURE COOLANT SYSTEM .
- Refer to EVACUATING THE AIR CONDITIONING .
- Refer to FILLING THE AIR CONDITIONING .
- Refer to CHECKING/TOPPING UP THE OIL LEVEL IN THE AUTOMATIC TRANSMISSION .
